is_dirty_passthrough 结构容器脏区透传

作用概述

is_dirty_passthrough 是 egui_view_t 内部的结构容器标记。它表示一个容器本身不绘制像素，只负责组织、裁剪或布局子控件。对外使用时不要直接改结构体字段，应通过 API 开关：

egui_view_set_dirty_passthrough(view, 1);
egui_view_get_dirty_passthrough(view);

该能力受编译宏 EGUI_CONFIG_FUNCTION_SUPPORT_DIRTY_PASSTHROUGH 管理，框架默认值为 0。默认关闭时，egui_view_set_dirty_passthrough() 会退化为 no-op，egui_view_get_dirty_passthrough() 固定返回 0，结构体内部的 is_dirty_passthrough 字段和透传脏区路径也不会参与编译。需要使用该优化的 app 或例程应在自己的 app_egui_config.h 中显式打开：

#ifndef EGUI_CONFIG_FUNCTION_SUPPORT_DIRTY_PASSTHROUGH
#define EGUI_CONFIG_FUNCTION_SUPPORT_DIRTY_PASSTHROUGH 1
#endif

当前 HelloBasic/dirty_passthrough_*、HelloVirtual/*_basic 中用于展示 Virtual list / grid / viewport holder 优化的例程，以及 HelloUnitTest 的相关测试会按需开启该宏。普通应用不需要该优化时可以保持默认关闭。

开启后，当容器因为 layout、滚动、翻页或父级平移产生脏区时，框架不再默认把容器整块 region_screen 加入 dirty list，而是把脏区透传到子控件，按子控件旧位置和新位置的扫过范围生成脏矩形。

这解决的是结构容器常见的浪费：容器很大，但真正有像素的子控件很少。如果仍按整容器刷新，会重绘大量空白区域。

dirty_passthrough_area_compare

为什么能提升性能

EmbeddedGUI 使用局部帧缓冲 PFB 刷新。dirty area 越大，后续需要处理的工作越多：

  • dirty list 覆盖更多像素区域。

  • PFB 需要遍历更多 tile。

  • on_draw() 更容易被更多控件和更多 tile 触发。

  • SPI / LCD 刷新面积可能变大。

dirty_passthrough 的优化路径是减少无效脏区，而不是改变控件绘制结果。它把“容器变化”拆成“子控件扫过区域变化”，使空白间隔保持干净。

例如单元测试中的稀疏垂直容器场景：

  • baseline：容器尺寸是 100 x 160，移动时容易覆盖整块结构区域。

  • passthrough：容器中只有两个 100 x 20 子控件，移动时只需要两个子控件扫过区域。

  • 单元测试要求 passthrough 面积不超过 baseline 的一半，并确认两个子控件之间的空白点不在 dirty list 内。

嵌套结构页场景更明显：父容器和页面容器都只是结构节点时，passthrough 面积要求不超过 baseline 的四分之一。

框架决策流程

dirty_passthrough 只影响 layout 类脏区的分发逻辑。框架大致按下面的路径判断：

dirty_passthrough_decision_flow

关键规则：

  • 容器自身绘制 background、边框、阴影或其他像素时，必须保留容器自身脏区。

  • 容器只是结构节点时，可以向子控件透传。

  • 子控件脏区会继续被可见父节点裁剪，避免滚动视口外的区域进入 dirty list。

  • 多个小脏区最终仍会经过 dirty list 合并；如果 EGUI_CONFIG_DIRTY_AREA_COUNT 太小，多个小区域可能被合并成较大的区域。

适用场景

适合开启的对象通常满足两个条件：自身不绘制像素，视觉变化完全来自子控件。

常见适用场景：

场景

典型收益

egui_view_group_t 结构容器

平移或布局变化时只刷新子控件扫过区域

egui_view_linearlayout_t

稀疏布局中跳过子控件间距

egui_view_scroll_t 的内部内容层

滚动时只刷新可见子控件扫过区域

egui_view_viewpage_t 的页面容器

翻页动画中按页面内子控件生成脏区

Page / Activity root

切换或移动时避免整屏结构节点刷成全屏脏区

Virtual viewport / list / grid holder

复用 holder 时避免 idle layout 和容器空白反复刷新

不适合开启的对象：

  • 容器有 background，并且容器自身位置或尺寸会变化。

  • 容器负责绘制装饰、边框、分割线、阴影或遮罩。

  • 容器自身的像素和子控件像素混合在一起，无法只靠子控件脏区保证正确刷新。

  • 子控件数量非常多且区域极度碎片化，dirty list 容量不足时可能频繁合并。

带 background 的 scroll 容器有一个例外：如果 scroll 容器相对父节点的位置和尺寸不变，只是内部内容移动，背景本身没有变化，此时仍可以只刷新子控件脏区。当前单元测试已经覆盖 scroll with background stable drag 这类场景。

运行效果图

下面的截图来自 HelloBasic 和 HelloVirtual 例程，均开启 dirty region 调试显示。蓝色边框表示当前帧参与刷新的脏区。

结构容器对比

关闭 passthrough 后，结构容器移动更容易表现为整块区域刷新，空白间隔也会被包含进去：

runtime_container_baseline

开启 passthrough 后，脏区落在子控件扫过的区域上，子控件之间的大块空白不再刷新：

runtime_container_passthrough

对应例程：

python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_container --keep-screenshots

关闭 passthrough 对照：

python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_container --keep-screenshots --user-cflags=-DDIRTY_PASSTHROUGH_CONTAINER_DEMO_BASELINE=1

Page 混合场景

真实多 Page 示例中，第四页是 ViewPage + Scroll + LinearLayout 的混合结构。拖动时脏区只覆盖可见子控件扫过区域，而不是整页或整屏。

runtime_page_mixed

上图选自非首帧的混合页切换过程。蓝色脏区贴着 Mix page 和下方可见行的扫过范围，没有覆盖顶部导航以外的整页空白。

对应例程：

python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_page --keep-screenshots

Activity 场景

Activity 示例覆盖真实 Activity 栈切换，以及 Sparse、LinearLayout、ViewPage、ViewPage + Scroll + LinearLayout 四类页面结构。Activity root 自身是结构节点时，切换和移动可以避免无意义的整屏结构脏区。

runtime_activity_root

上图选自 Activity 3 的 ViewPage 交互过程。脏区只落在 header 局部和页面内子控件扫过范围，没有出现整屏 dirty。

对应例程：

python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_activity --keep-screenshots

Virtual list / grid holder

Virtual 例程中，holder root 也可以作为结构容器开启 passthrough。这样滚动、复用、布局稳定后的 idle frame 都不会因为 holder 容器本身反复刷新空白区域。

List holder 滚动帧：

runtime_virtual_list

Grid holder 滚动帧：

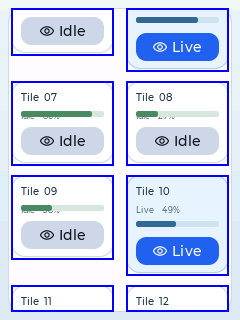

runtime_virtual_grid

这两张图都选自滚动后的非首帧，蓝色脏区按 holder 单元覆盖，没有回退成整屏刷新。

对应例程：

python scripts/code_runtime_check.py --app HelloVirtual --app-sub grid_view_basic --keep-screenshots
python scripts/code_runtime_check.py --app HelloVirtual --app-sub list_view_basic --keep-screenshots

使用建议

1. 对结构容器显式开启

egui_view_group_init(EGUI_VIEW_OF(&group), core);
egui_view_set_dirty_passthrough(EGUI_VIEW_OF(&group), 1);

Linearlayout、Page root、Activity root、ViewPage page、Virtual holder 等结构节点可以按这个方式设置。内置控件中已有的透传设置也依赖 EGUI_CONFIG_FUNCTION_SUPPORT_DIRTY_PASSTHROUGH=1 才会生效；宏关闭时这些设置保持可编译但不改变脏区行为。

2. 子控件仍按自己的 dirty 规则工作

dirty_passthrough 不替代局部脏区接口。它只改变结构容器的 layout 脏区分发。基础控件内部的小范围变化仍应使用：

  • egui_view_invalidate_region()

  • egui_view_invalidate_sub_region()

  • 圆形控件的 dirty helper

这样才能同时减少“容器空白刷新”和“控件内部无效刷新”。

3. background 场景先判断自身是否变化

如果容器带 background：

  • 容器自身位置或尺寸变化：需要刷新容器自身 swept 区域。

  • 容器位置和尺寸不变，只有内部子控件滚动：可以只刷新子控件扫过区域。

  • background 参数、颜色、圆角等视觉属性变化：应刷新容器自身完整区域。

4. 注意 dirty list 容量

passthrough 会把一个大脏区拆成多个小脏区。通常这能减少 PFB tile，但如果子控件特别多，且 EGUI_CONFIG_DIRTY_AREA_COUNT 太小，dirty list 可能合并成较大区域。调试时需要同时看：

  • regions

  • dirty_area

  • pfb_tiles

  • DIRTY_SOURCE 来源

调试方法

建议在例程或临时构建中开启：

#define EGUI_CONFIG_DEBUG_DIRTY_REGION_REFRESH 1
#define EGUI_CONFIG_DEBUG_DIRTY_REGION_STATS   1
#define EGUI_CONFIG_DEBUG_DIRTY_REGION_TRACE   1

日志中常见来源：

来源

含义

dirty_passthrough_swept

子控件旧位置和新位置的扫过区域

dirty_passthrough_self

容器自身必须刷新，例如 background 或自身像素变化

layout

普通 layout 触发的整控件脏区

subregion

控件内部主动触发的局部脏区

如果开启 passthrough 后仍然出现全屏脏区，优先检查：

  • 是否有 root、page、activity 或普通容器没有开启 passthrough。

  • 是否有带 background 的容器正在移动或改变尺寸。

  • 是否有全屏控件主动调用了 egui_view_invalidate()。

  • 是否因为 dirty slot 数量不足导致多个小脏区被合并。

验证覆盖

当前单元测试覆盖了以下关键场景：

  • 普通 group 平移、尺寸变化、空容器、可见性变化。

  • background 容器移动、尺寸变化、稳定背景下内部滚动。

  • Scroll、ViewPage、LinearLayout 混合结构。

  • Page root 和 Activity root。

  • Virtual viewport、Virtual list、Virtual grid holder。

  • 稀疏垂直列表、水平分页、嵌套结构页的面积收益对比。

  • idle layout 不再重复产生 dirty 的 Virtual viewport/list/grid 场景。

推荐回归命令：

make all APP=HelloUnitTest PORT=pc_test EGUI_APP_ROOT_PATH=example
output\main.exe
python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_container --keep-screenshots
python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_page --keep-screenshots
python scripts/code_runtime_check.py --app HelloBasic --app-sub dirty_passthrough_activity --keep-screenshots
python scripts/code_runtime_check.py --scope virtual --jobs 2 --keep-screenshots

PC 截图适合确认脏区覆盖是否合理；如果要把收益写成性能数据，仍应使用 QEMU 做基准测试。
