图像生成说明¶

嵌入式项目中，要显示一个图片，最简单的做法就是将一个图片的RGB信息保存在数组中，然后再将数组传到显存中显示。但是因为图像所占用的资源最大，如果这样直接弄会涉及几个问题。

显示和图片资源不匹配，显示是RGB565，图片是RGB888，如果直接将图片放进来，存储资源大了1/2，此外还需要将像素点做格式变化，占用计算资源。
Alpha通道，JPG图片是没有Alpha通道的，但是PNG图片有，需要对2者进行区分。此外直接用8bit的Alpha通道也很浪费资源，实际项目一般考虑用4bit就可以。这样存储资源可以减少1/2。
格式转换，嵌入式项目只支持RGB像素点，如果直接存PNG或者JPG，其不像bmp直接是RGB像素点，所以需要通过脚本将文件翻译为像素矩阵。

为了解决上述问题，项目提供了img2c.py脚本来完成图像资源转换。

img2c.py¶

为了解决上述问题，支持如下参数配置，通过调整参数可以满足所有项目需要。

内部资源¶

只会生成一个egui_res_image_xxxxx.c文件，里面保持了所有图片信息，生成的内部资源包括，

egui_res_image_xxxxx_alpha_buf，透明通道数组。

egui_res_image_xxxxx_data_buf，RGB像素点数组。

egui_res_image_xxxxx_info，图片配置信息。

egui_image_std_t egui_res_image_xxxxx，结构体。

外部资源¶

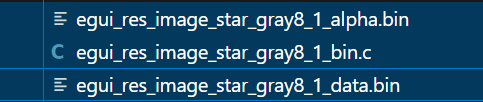

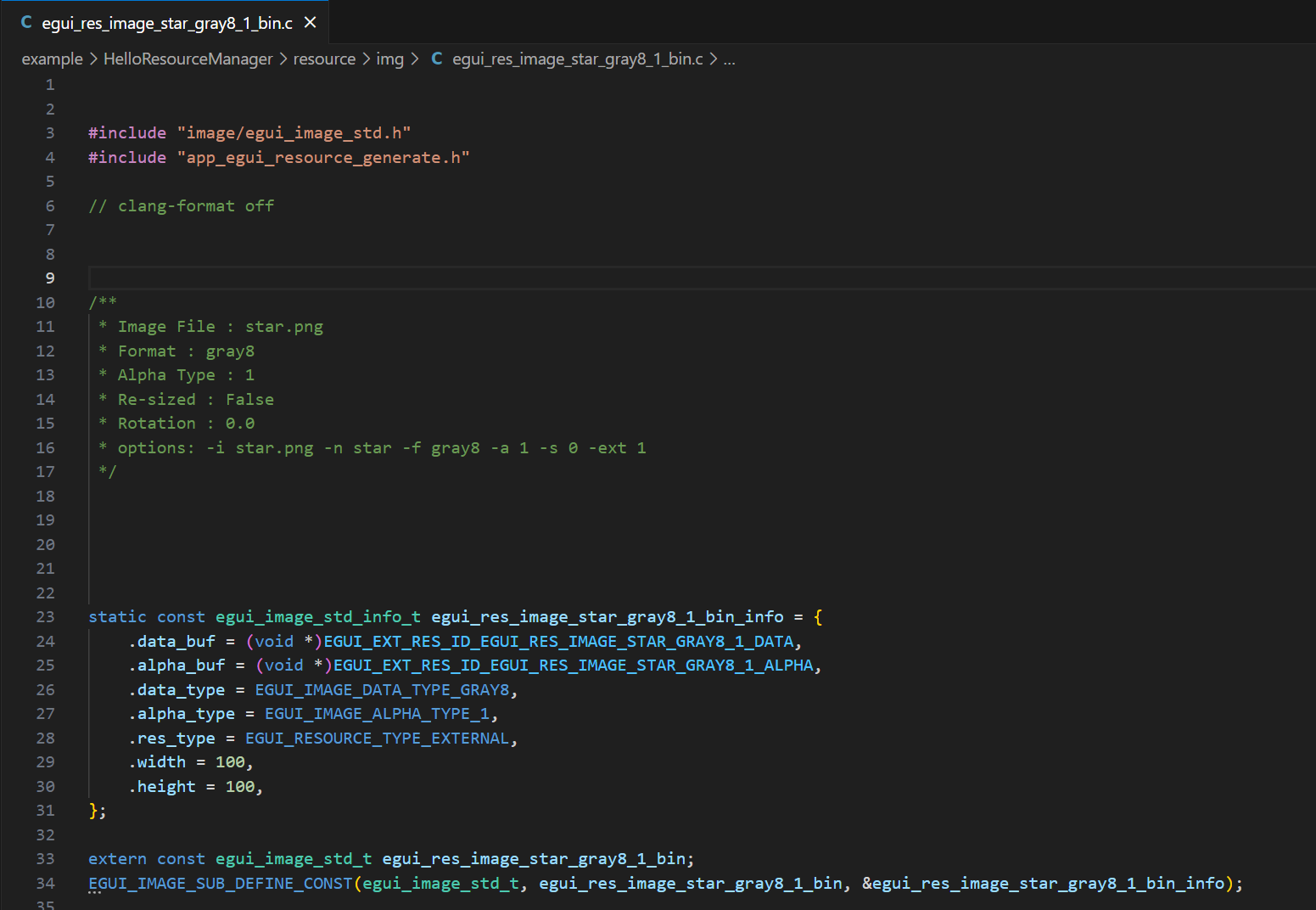

会生成3个文件，egui_res_image_xxxxx_bin.c文件，里面保持了图片配置信息；egui_res_image_xxxxx_alpha.bin透明通道二进制文件，也就是egui_res_image_xxxxx_alpha_buf；egui_res_image_xxxxx_data.binRGB像素点二进制文件，也就是egui_res_image_xxxxx_data_buf。生成的外部资源包括，

egui_res_image_xxxxx_bin_info，图片配置信息。

egui_image_std_t egui_res_image_xxxxx_bin，结构体。

注意，为了方便管理，有外部资源需求，最好用app_resource_config.json统一管理。

图片格式选择指南¶

项目支持三种像素格式，选择合适的格式对存储和显示效果至关重要。

RGB565（16-bit）¶

每像素 2 字节，无透明通道时最省空间
适合大多数嵌入式 LCD（SPI 接口通常使用 RGB565）
色彩精度：R5G6B5，共 65536 色
推荐场景：背景图、照片、不需要透明度的图标

RGB32（32-bit ARGB8888）¶

每像素 4 字节，自带 8-bit Alpha 通道
色彩精度最高，适合需要高质量透明效果的场景
存储占用是 RGB565 的 2 倍
推荐场景：需要精细透明度的 UI 元素、32-bit 色深的显示屏

Gray8（8-bit 灰度）¶

每像素 1 字节，仅灰度信息
存储最省，适合单色或灰度图标
推荐场景：状态图标、简单的 UI 装饰元素

Alpha 通道位深选择¶

Alpha 位深	透明度级别	存储开销	适用场景
0	无透明	0	矩形背景图、照片
1	2 级（透明/不透明）	1/8 像素	简单形状的图标
2	4 级	1/4 像素	低精度抗锯齿图标
4	16 级	1/2 像素	大多数 UI 图标（推荐）
8	256 级	1 像素	高质量渐变透明效果

实际项目中，Alpha 4-bit 是最佳平衡点：透明度效果足够好，存储开销仅为 8-bit 的一半。

图片压缩策略¶

尺寸优化¶

在 app_resource_config.json 中使用 dim 参数缩放图片：

{
    "file": "background.png",
    "format": "rgb565",
    "alpha": "0",
    "dim": "120,160"
}

缩放到实际显示尺寸可以大幅减少存储占用。一张 240x320 的 RGB565 图片占 153,600 字节，缩放到 120x160 后仅需 38,400 字节。

格式降级¶

不需要透明度的图片，将 alpha 设为 "0"
对色彩要求不高的图标，考虑使用 gray8 格式
Alpha 通道优先使用 4-bit 而非 8-bit

内外部资源分配策略¶

资源类型	建议存储位置	原因
主界面小图标	内部	高频访问，需要快速响应
大尺寸背景图	外部	占用空间大，加载频率低
常用字体	内部	每帧都需要访问
多语言字体	外部	按需加载，节省内部空间
