调试宏¶

调试宏主要分布在两个配置头里：

src/config/egui_config_debug_default.h
src/config/egui_config_default.h

推荐优先在 app_egui_config.h 或 USER_CFLAGS 里覆盖，不要直接改默认头文件。

画面可视化类¶

宏	默认值	作用	典型用法	注意事项
`EGUI_CONFIG_DEBUG_PFB_REFRESH`	`0`	在每个 PFB tile 外画红色边框	看 tile 扫描路径、PFB 大小是否合适	建议配合 `EGUI_CONFIG_DEBUG_REFRESH_DELAY`，否则闪得太快
`EGUI_CONFIG_DEBUG_DIRTY_REGION_REFRESH`	`0`	在每个 dirty region 外画蓝色边框	看脏区是否过大、是否漏刷	常和 `PFB_REFRESH` 一起开
`EGUI_CONFIG_DEBUG_PFB_DIRTY_REGION_CLEAR`	`1`	控制调试可视化时是否先清掉上一次的脏区结果	`0` 适合只看当前一轮，`1` 适合看累计扫描轨迹	只在 `PFB_REFRESH` 或 `DIRTY_REGION_REFRESH` 开启时有意义
`EGUI_CONFIG_DEBUG_REFRESH_DELAY`	`0`	调试可视化时，每个 tile flush 之间额外延时	设成 `20~50ms` 更容易肉眼观察	会显著拉低刷新速度
`EGUI_CONFIG_DEBUG_PERF_MONITOR_SHOW`	`0`	显示 `FPS / CPU / ms(render \| flush)`	快速看刷新节奏和绘制耗时	统计口径是窗口平均，不是单帧瞬时值
`EGUI_CONFIG_DEBUG_MEM_MONITOR_SHOW`	`0`	显示 EGUI 自身 `malloc` 的 `current / peak`	快速看框架自身 SRAM 占用变化	只统计 `egui_api_malloc/free` 路径，不代表系统总 heap
`EGUI_CONFIG_DEBUG_MONITOR_FONT`	`&egui_res_font_montserrat_12_4`	设置屏幕 monitor 共用字体	觉得默认字太大或太小时覆盖字体资源	需传入字体对象地址，详细行为见 Debug Monitor 行为说明
`EGUI_CONFIG_DEBUG_TOUCH_TRACE`	`0`	自动记录并绘制最新一条触摸轨迹	排查点击、拖动、坐标映射问题	现在位于 `egui_core`，不是 PC 端单独叠加
`EGUI_CONFIG_DEBUG_TOUCH_TRACE_MAX_POINTS`	`256`	触摸轨迹最多保留的点数	长拖动或高采样设备可调大	点数越多，占用的静态内存越多

日志与追踪类¶

宏	默认值	作用	典型用法	注意事项
`EGUI_CONFIG_DEBUG_VIEW_ID`	`0`	给每个 view 分配唯一 `id`	配合 `CLASS_NAME` 做日志定位	会给 `egui_view_t` 增加一个 `uint16_t id` 字段
`EGUI_CONFIG_DEBUG_CLASS_NAME`	`0`	给 view / activity / dialog 保留名字	打开 `DBG` 日志后看控件名称	会给 `egui_view_t` 增加一个 `const char *name` 字段
`EGUI_CONFIG_DEBUG_LOG_LEVEL`	`EGUI_LOG_IMPL_LEVEL_NONE`	控制日志等级	`ERR` / `WRN` / `INF` / `DBG` 按需打开	`DBG` 日志量很大，嵌入式平台慎用
`EGUI_CONFIG_DEBUG_LOG_SIMPLE`	`1`	控制日志格式	`0` 时带等级、函数名和行号	`1` 更短，`0` 更适合定位
`EGUI_CONFIG_DEBUG_DIRTY_REGION_STATS`	`0`	输出每帧脏区面积和 PFB tile 统计	做性能分析、生成报告	日志以 `DIRTY_REGION_STATS:` 开头
`EGUI_CONFIG_DEBUG_DIRTY_REGION_DETAIL`	`0`	输出每帧 dirty region 矩形明细	看一帧内有哪些脏区	日志量中等
`EGUI_CONFIG_DEBUG_DIRTY_REGION_TRACE`	`0`	输出脏区来源和合并过程	深挖“是谁让它变大了”	日志量很大，建议短时开启

推荐组合¶

1. 看 tile 扫描¶

make all APP=HelloBasic APP_SUB=slider PORT=pc \
  USER_CFLAGS="-DEGUI_CONFIG_DEBUG_PFB_REFRESH=1 -DEGUI_CONFIG_DEBUG_REFRESH_DELAY=40"

2. 看脏区是否合理¶

make all APP=HelloBasic APP_SUB=slider PORT=pc \
  USER_CFLAGS="-DEGUI_CONFIG_DEBUG_DIRTY_REGION_REFRESH=1 -DEGUI_CONFIG_DEBUG_REFRESH_DELAY=40"

3. 看触摸路径¶

make all APP=HelloBasic APP_SUB=slider PORT=pc \
  USER_CFLAGS="-DEGUI_CONFIG_DEBUG_TOUCH_TRACE=1"

4. 查脏区收益¶

make all APP=HelloShowcase PORT=pc \
  USER_CFLAGS="-DEGUI_CONFIG_DEBUG_DIRTY_REGION_STATS=1"

5. 追日志到具体控件¶

make all APP=HelloShowcase PORT=pc \
  USER_CFLAGS="-DEGUI_CONFIG_DEBUG_CLASS_NAME=1 -DEGUI_CONFIG_DEBUG_VIEW_ID=1 -DEGUI_CONFIG_DEBUG_LOG_LEVEL=EGUI_LOG_IMPL_LEVEL_DBG -DEGUI_CONFIG_DEBUG_LOG_SIMPLE=0"

运行效果¶

PFB 刷新可视化¶

下面这张图里红色网格就是 PFB tile 边界。为了把 tile 划分看得更清楚，截图时把 PFB_WIDTH/PFB_HEIGHT 临时调成了 20x20。

../_images/pfb_refresh.png — EGUI_CONFIG_DEBUG_PFB_REFRESH=1 的效果。红色边框表示当前 PFB tile。¶

脏区可视化¶

../_images/dirty_region_refresh.png — EGUI_CONFIG_DEBUG_DIRTY_REGION_REFRESH=1 的效果。蓝色边框表示 dirty region。¶

同时看 tile 和脏区¶

../_images/pfb_dirty_refresh.png — EGUI_CONFIG_DEBUG_PFB_REFRESH=1 和 EGUI_CONFIG_DEBUG_DIRTY_REGION_REFRESH=1 同时开启。红色看 tile，蓝色看 dirty region。¶

实时运行信息¶

EGUI_CONFIG_DEBUG_INFO_SHOW 已移除，当前请直接使用 EGUI_CONFIG_DEBUG_PERF_MONITOR_SHOW=1 和 EGUI_CONFIG_DEBUG_MEM_MONITOR_SHOW=1。详细计算规则、显示格式、位置参数和运行截图见 Debug Monitor 行为说明。

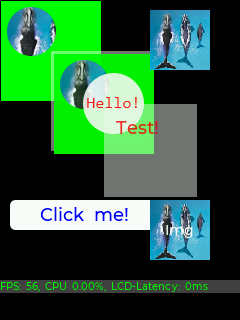

../_images/debug_info_show.png — 旧 EGUI_CONFIG_DEBUG_INFO_SHOW 所覆盖的调试监视器效果。¶

触摸轨迹¶

轨迹线默认关闭。编译时打开 EGUI_CONFIG_DEBUG_TOUCH_TRACE=1 后，只保留最近一次从按下到松开的轨迹，自动用红色 1 像素线绘制。

../_images/touch_trace_on.png — EGUI_CONFIG_DEBUG_TOUCH_TRACE=1 的效果。红色细线是最新一条触摸轨迹。¶

../_images/touch_trace_off.png — 关闭 EGUI_CONFIG_DEBUG_TOUCH_TRACE 后，同一场景不会显示轨迹线。¶
